برای نمایش ولتاژ و جریان مصرفی در بعضی از افزارهها مانند منابع تغذیه، یا حتی بعضی از سنجشگرها، نیازمند ولتمتری با امپدانس ورودی حداقل 1MΩ بودم تا بار زیادی رو خط اندازهگیری ایجاد نکند. در بازار میتوان ماژولهای ولتمتر ارزان سه رقمی شاید تا بیشینه 100ولت را هم یافت، اما امپدانس ورودی پایین و دقت ناکافی در رقم اعشار آنها، نقطه ضعف و دلیل امتناع از بکارگیریشان در طرحها بود.
واقعیت این است که در حداقل جریان (1 میلی آمپر) ، مقاومت ورودی ولت متر به طور جدی ولتاژ خروجی را تحت تأثیر قرار داده، و آن را هدر می دهد (به عنوان مثال ، با مقاومت ورودی 100KΩ و جریان پایدار 1 میلی آمپر ، بیش از 100ولت را در خروجی نمی توان بدست آورد ؛ دو تا از ماژولهایی که موجود داشتم مقاومت 60KΩ و 120KΩ داشتند). اگر ولتاژ خروجی را با یک مولتیمتر اندازهگیری کنید، متوجه خواهید شد که چنین مشکلی وجود ندارد. امپدانس ورودی آنها معمولاً 1MΩ یا بیشتر است.
پیشتر ماژول ولتمتری 4رقمی با امپدانس ورودی حدود 800KΩ پیدا میشد، که با توجه به مشخصات اعلام شده برای 200V و 10A، در واقع می توانستند ولتاژ تا بیشینه 240V را اندازه گیری کند، اما مدتهاست که یافت نمیشوند.

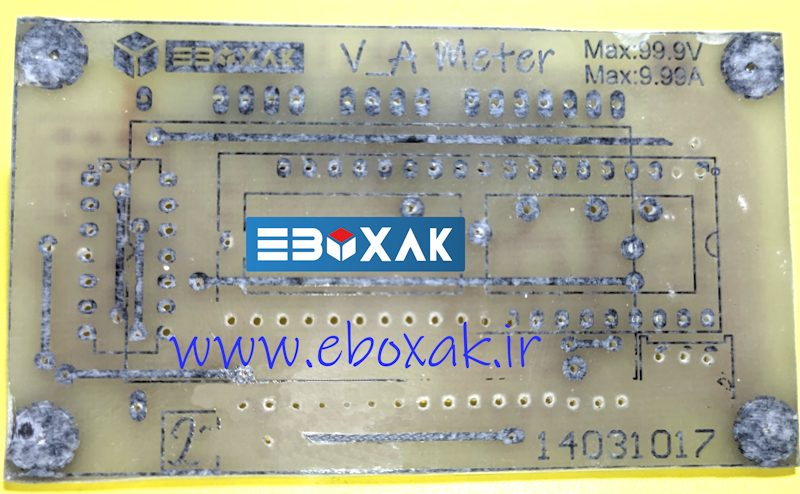

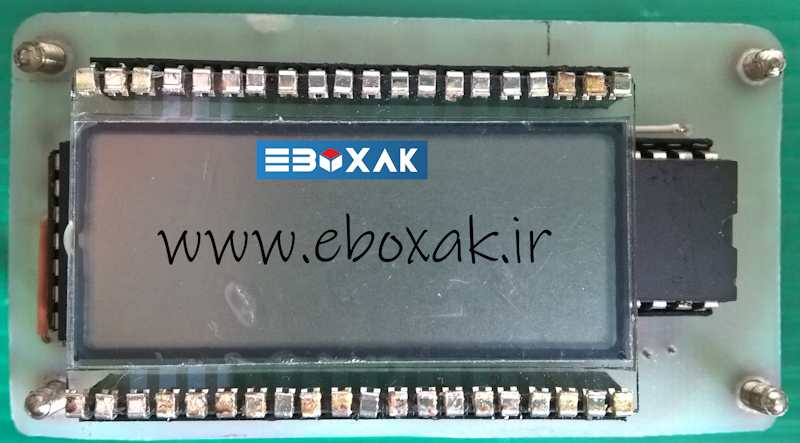

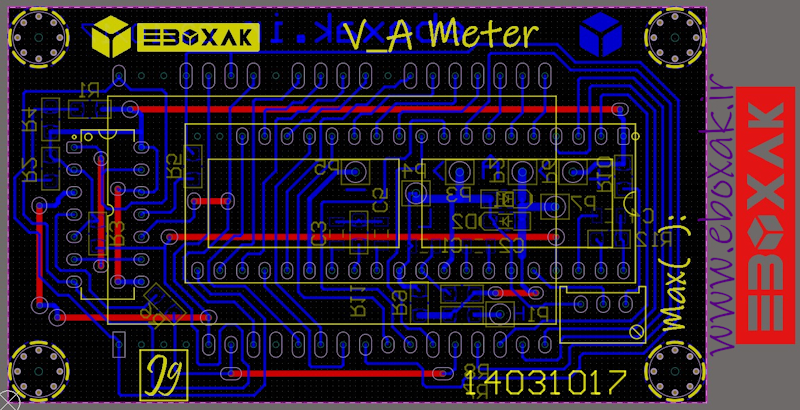

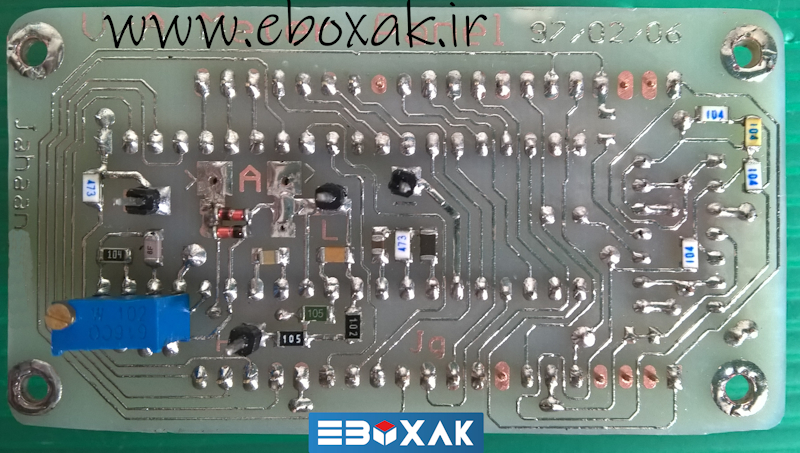

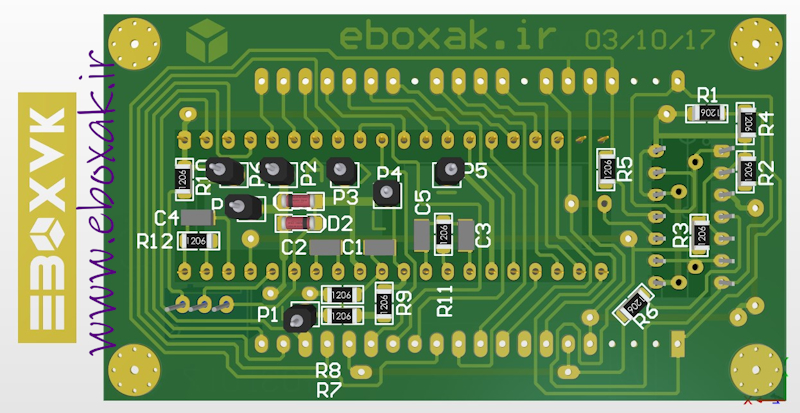

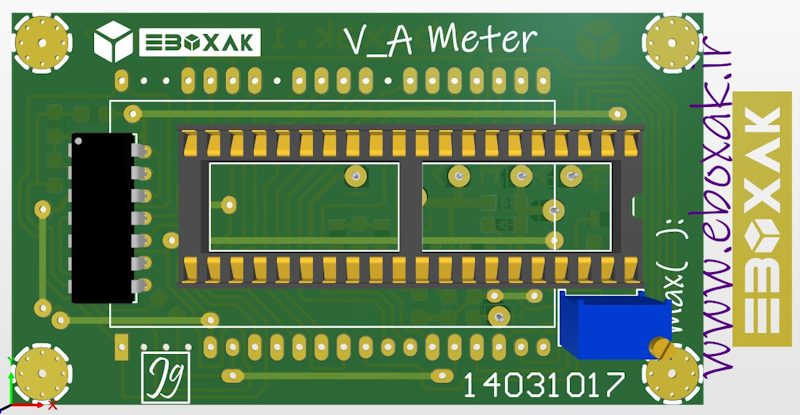

با جستجویی در موجودی کشوهای قطعات، متوجه تعدادی آی_سی معروف ICL7107 و ICL7106 و پنلهای LCD چهار رقمی شده و تصمیم به استفاده از آنها گرفتم.
به نظرم، توضیح در مورد مدارات مجتمع ICL7107 و ICL7106 در اینجا شبیه ضربالمثل معروف ایرانی، زیره به کرمان بردن هست! پس از توضیح آن صرفنظر کرده و خوانندگان گرامی را به متون کاربردی(Application Note) و برگههای اطلاعات و مشخصات المان(DataSheet) تولیدکنندگان مدارمجتمع ارجاع میدم.
با استفاده از این متون، مانند این طرح منتشر شده، به طور حتم قادر به رفع نیازهای کاربردی خود خواهید شد.
سالها پیش به عنوان سرگرمی و ماجراجویی در امر دستکاری و تعمیر تجهیزات مورد استفاده در اطرافم، در کنار تحصیل، به برق و الکترونیک رو آورده و از هر منبعی مانند افراد تعمیرکار و منابع مکتوب همچون مجلات خارجی که در آنزمان، با ارز 70ریالی امکان آبونمان و ارسال به ایران بود، و یا مجلات داخلی مانند دانشمند و علم الکترونیک(استاد گرانقدر فرزاد رییسدانا)، استفاده میکردم.
برای یک مبتدی و تازهکار، وجود یک منبع تغذیه متغیر با کنترل جریان بر روی میز کار، بویژه آنکه خودساخته(DIY) هم باشد، بسیار لذتبخش و نیز کارگشا است.
پس دست بکار شده و با طرح PCB یکی از بهترین مدارات تغذیه مطرح در مجله علم الکترونیک که از مدار مجتمع L200 استفاده میکرد، اقدام به ساخت نمودم و برای نشاندهنده ولتاژ نیز از میتری 1mA آنالوگ و بزرگ، ساخت ژاپن، بعد از مدرج کردن صفحه زیر عقربه آن با کمک یک مولتیمتر آنالوگ ژاپنی دیگر به نام رگال، استفاده کردم. و با یک کلید الاکلنگی بین ولتاژ و آمپراژ نیز تغییر حالت میدادم.
با جسارتی که پیدا کرده بودم، به همین اکتفا نکرده و یک خروجی ثابت 12ولت، 1 آمپری نیز با استفاده از رگلاتور 7812 به آن اضافه کردم. از فروشگاه نیوکیت جعبهایی آلومینیومی تهیه و بعد از جانمایی قطعات روی پنل جلوی آن، اقدام به سوراخکاری و در انتها توسط یک نقاش اتومبیل، رنگ کردم. قریب به سی و چند سال، بخوبی خدمت کرد. با اینکه دیگر رنگی به رخ نداشت، اما، تا لحظه آخر بسیار خوب کار میکرد. شوربختانه از این کاردستی قدیمی، قبل از انفصال، هیچگونه تصویری به یادگار ذخیره نکردم تا در معرض دید قرار بدم.

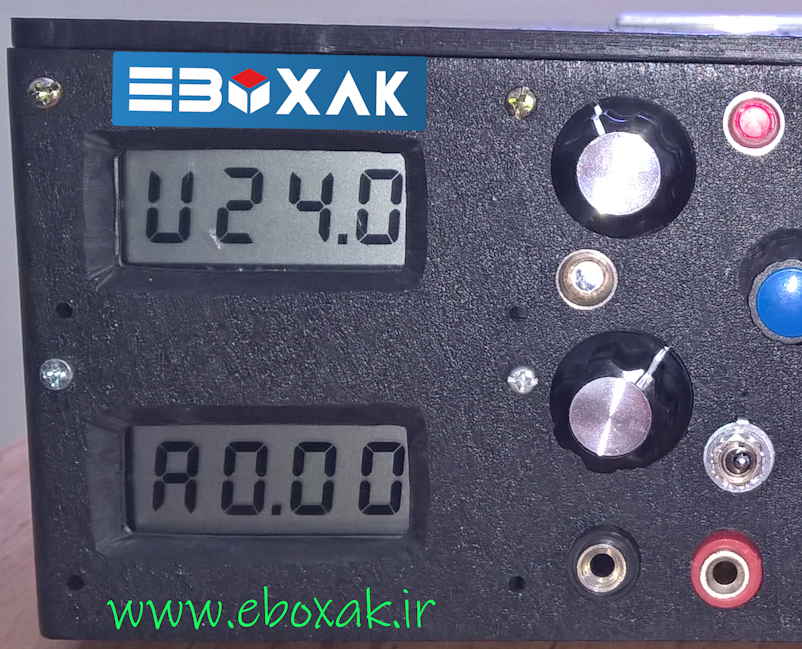

هنوز هم یک جفت میتر ولتمتر و آمپرمتر ژاپنی عتیقه به یادگار دارم. اما تصمیم گرفتم با توجه به موجودی قطعات، از ولتمتری رقمی با دقت 0.1ولت و آمپرمتری با دقت 5mA در منبع تغذیه جدید خود که در سایت اتصالکوتاه توسط استادم، مهندس فرزاد رییسدانا معرفی شده استفاده کنم.
به سهم خود از ایشان، در هر جای از این کره خاکی که هستند، برای زحمات و مشقتهایی که در این سالیان، با صرف هزینه از جان و مال خود، برای آموزش و انتقال تجربیات به نسلهای جدید تحمل نمودند، بسیار متشکر و سپاسگزارم.
نکته مهم:
حتما تغذیه 9ولت ماژول ولتمتر یا آمپرمتر را از تغذیهی، منبعتغذیه یا مداری که قصد ساخت آن را دارید، ایزوله کنید. تا در اندازهگیریها یا اتصال سری دو دستگاه منبعتغذیه با یکدیگر برای دستیابی به ولتاژهای بالاتر، مشکل اشتراک خط زمین یا ولتاژ صفر، را که باعث خوانش اشتباه در ولتاژ یا جریان ورودی، بین ورودی ماژولها و منبعتغذیه خواهد شد، حذف کنید.
با توجه به مصرف بسیار اندک و چند میلیآمپری کل مدار، میتوانید از یک ترانسفورماتور کاهنده ایزوله 220V به 9V، با جریان 30mA و حتی کمتر، و اتصال خروجی ترانسفورماتور به هر نوع تغذیه شناور خازنی که نمونهایی از آن در فرستهایی جداگانه در eboxak منتشر میشود، همزمان ولتاژ 9V دو ماژول ولتمتر و آمپرمتر را تامین کنید. در این صورت بایستی دو مدار تغذیه خازنی شناور را، از ثانویه 9V یک ترانسفورماتور، تغذیه کرد. احتمالا این روش نسبت به استفاده از مبدل DC to Dc ایزوله ارزانتر باشد.
