سالها پیش(1396)، به دلیل نیاز در کارهای جدید تعمیراتی، مجدد مصمم به ساخت منبع تغذیهایی ساده، با استفاده از آی.سی. محبوب 723 شدم. دههها پیشتر، حتی مداری را بر روی بردی از جنس فیبر استخوانی، با ماژیک و اسید آماده کرده بودم. اما با بازگشایی دانشگاهها و سپس . . . هیچگاه موفق به تکمیل و در جعبه قرار دادن آن نشده و پس از مدتی مجبور به بازیابی مجدد قطعات شدم.

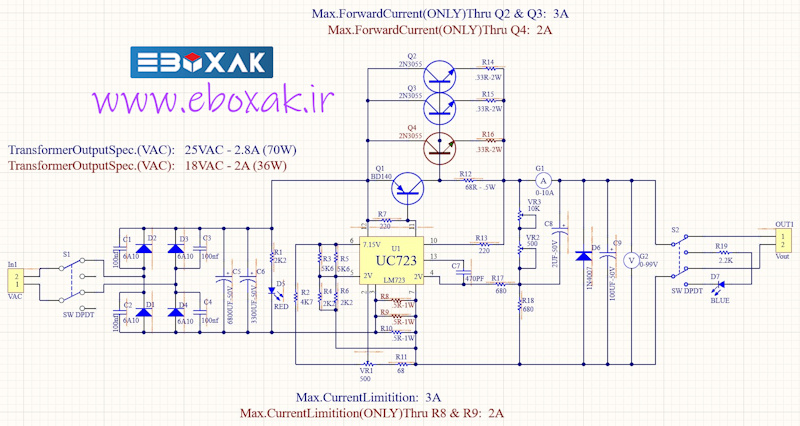

با کشف مجدد استاد و معلم دوست داشتنی مهندس فرزاد رییس دانا (مجله علم الکترونیک) و سایت اتصالکوتاه، ساخت منبعتغذیه عقیم قدیمی را با استفاده از طرح معرفی شده ایشان با نام بررسی یک منبع تغذیه با ولتاژ قابل تنظیم و محدودکننده ی جریان با آی.سی LM723 شروع کردم.
برای این طرح در اینجا توضیحی داده نمیشود و برای احترام و قدردانی از ایشان، مستقیم به فرسته ایشان در سایت اتصالکوتاه ارجاع داده میشود. چرا که توضیحات فنی ایشان بقدر کفایت، مبسوط و مکفی نیز هست.
ولی برای آسایش علاقمندان و حفظ زحمات استاد فرزاد رییسدانا محتوی فرسته ایشان در قسمت تجربه-آموزش eboxak به صورت پیدیاف برای علاقمندان ذخیره و ارایه خواهد شد.
اما
برای علاقمندان به این طرح، پیش از ساخت، چند نکته به جد سفارش و توجه داده میشود.
الف_ از توان واقعی خروجی ترانسفورماتور خود در بلندمدت، به درستی اطلاع داشته باشید. در محاسبه مقاومت شانت مدار دخیل بوده و تعیین کننده اندازه جریان خروجی در ولتاژ بیشینه خروجی منبعتغذیه میباشد.
ب- از توضیحات فنی ارایه شده در متن فرسته به طور کامل و دقیق برای محاسبه مقادیر مقاومتهای اطراف آی.سی. 723 استفاده و لحاظ کنید. تا از حداکثر دقت و ظرافت این مدار بهرهمند شوید. به نظرم در بهترین حالت و انتخاب مقادیر صحیح قطعات، ولتاژ کمینه خروجی منبعتغذیه، از 2ولت پایینتر نخواهد آمد!
ج- در ساخت از قطعات اصلی و معتبر استفاده کنید. در موارد ترانزیستورها و آی.سی بسیار حساس باشید و در صورت امکان از ولومهای مولتیترن استفاده کنید.

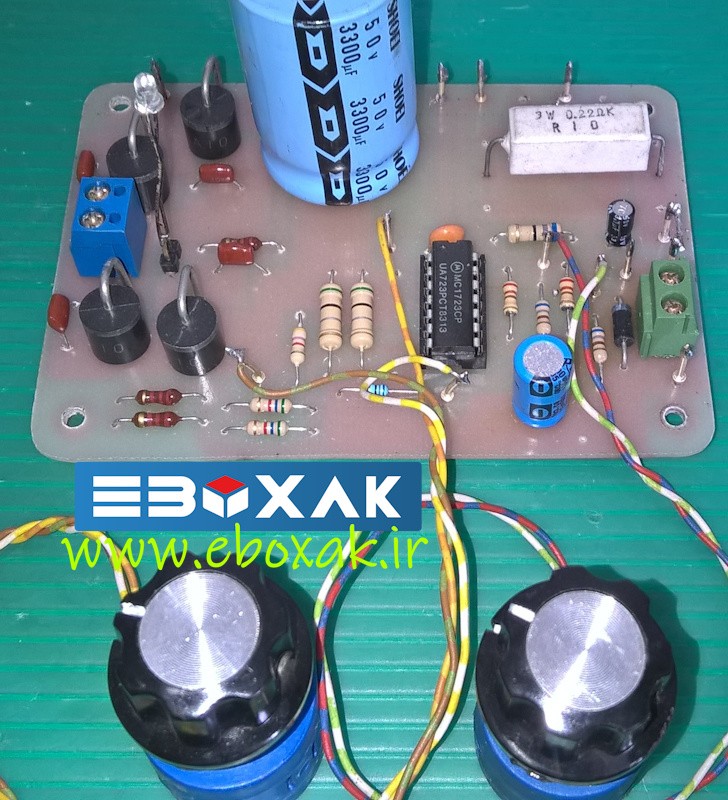

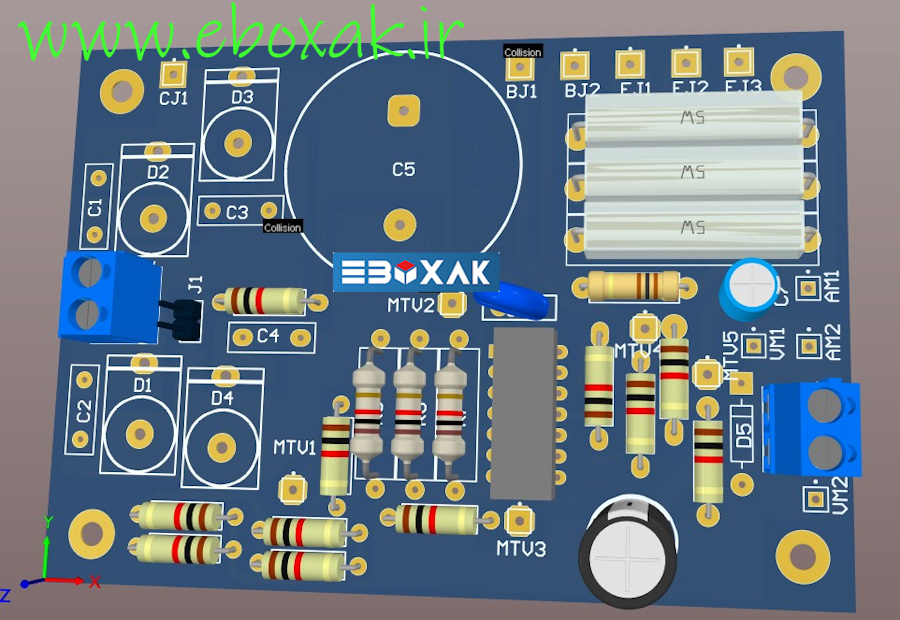

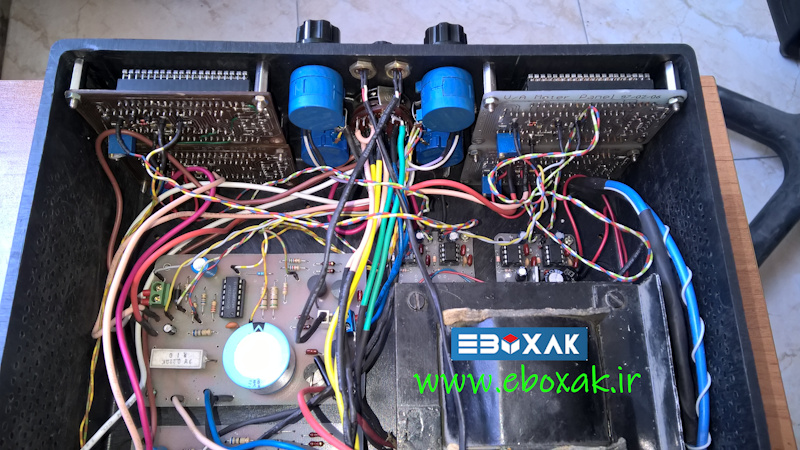

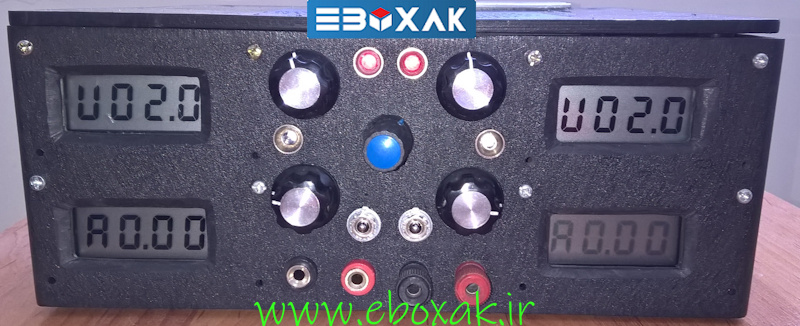

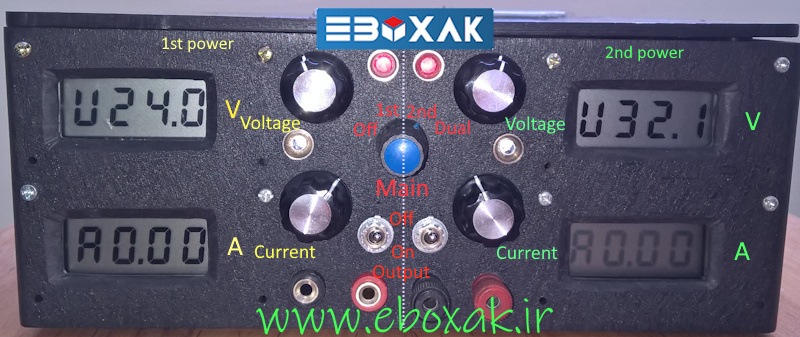

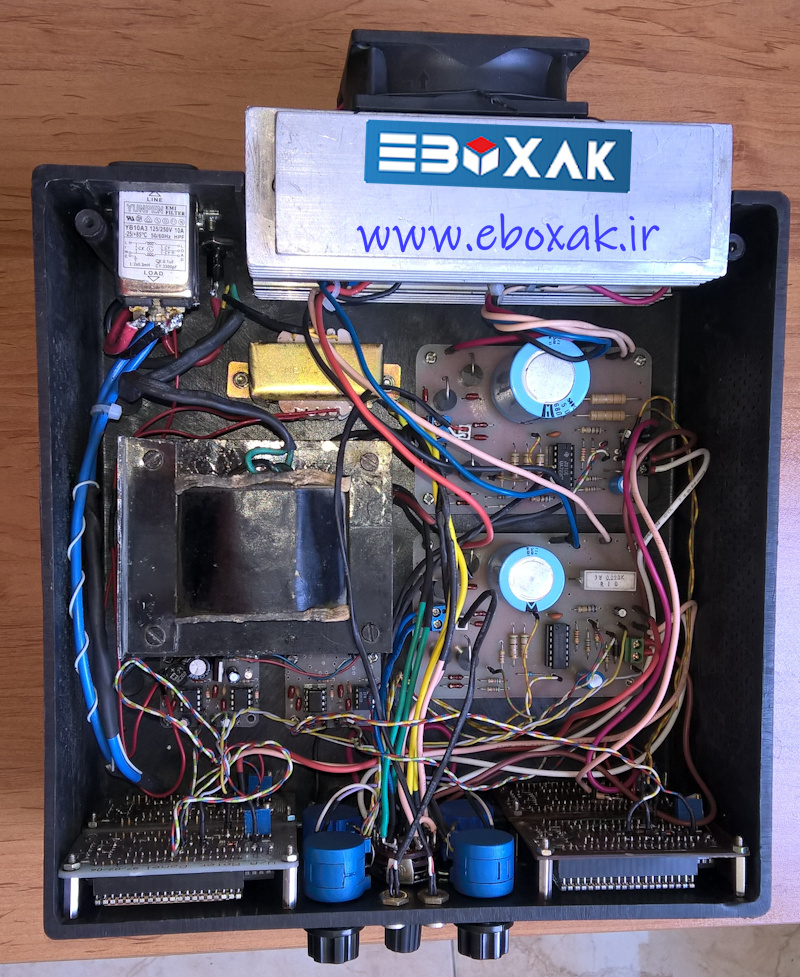

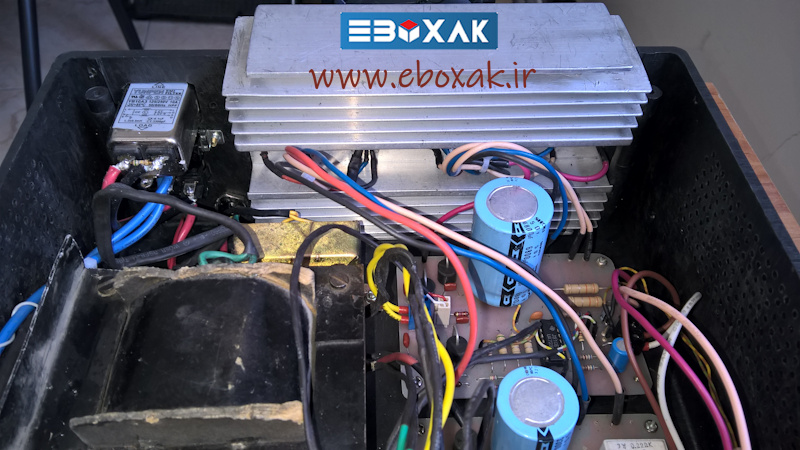

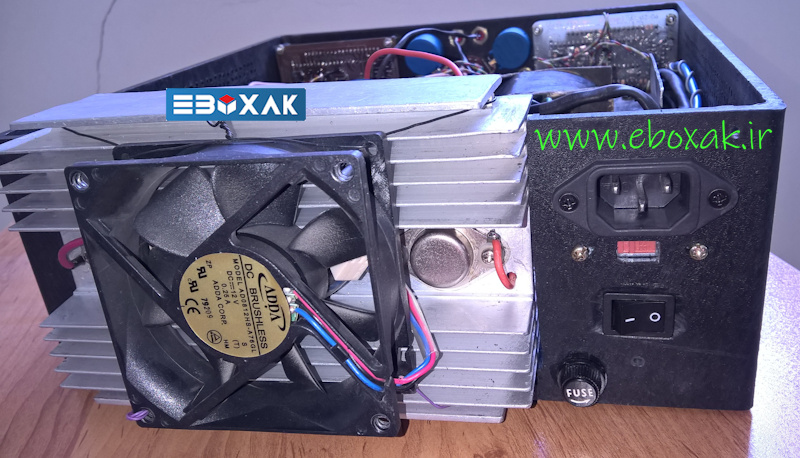

در این طرح برای تکمیل مدار و سهولت در استفاده، از ولتمتر و آمپرمتر دیجیتال با منبعتغذیه شناوری که در فرستههای پیشین معرفی شدند، بهره بردم. همچنین در ورودی از لاین فیلتری 10 آمپری که بلااستفاده مانده بود استفاده کردم. ترانسفورماتور نیز دستپیچ و یادگاری از سال 1360 با دو خروجی 25 و 18 ولت ایزوله بود. که امکان ساخت دو منبع تغذیه را برایم فراهم کرد.
خوشبختانه برای ساخت این دستگاه فقط از قطعات موجود و قدیمی خود استفاده کردم و به جز ولومهای مولتیترن و دگمههای آن خرید جدیدی نداشتم. امیدوارم شما نیز با کمترین هزینه موفق به ساخت و استفاده از این منبعتغذیه پر استفاده بشوید.
ا. جهان
دریافت تصویر بزرگتر از اینجا
موفق باشید.
