گرانی تجهیزات و ابزار آلات مورد نیاز برای علاقمندان دنیای الکترونیک، همیشه برای عده ای که به طور ذوقی این رشته را دنبال می کنند، دغدغه ای قابل تأمل بوده، هست و خواهد بود. از این رو ابزاری همچون هویه که از وسایل اولیه شروع به کار عملی الکترونیک می باشد، اگر نزدیک به کیفیتی همچون حرفه ای و گران قیمت آن، با هزینه ای اندک قابل وصول باشد، بسیار کارگشا و لذت بخش هست. این طرح با توجه به سادگی اینگونه به نظر می رسد. و با دقتی که در رعایت موارد ایمنی در کار با برق شهری، به هنگام ساخت و استفاده خواهید نمود، اوقات خوشایندی را نیز تجربه خواهید کرد. اگر به عنوان اولین تجربه ذوقی خود قصد ساخت این ابزارک را دارید، حتما به هنگام کار با برق شهری در کنار یک فرد خبره این آزمایش را انجام دهید. به هرحال مطلع باشید که در سراسر این مدار برق پر قدرت 220 ولت متناوب جریان دارد که قادر به ایجاد خطرات شدید جسمی و جانی است.

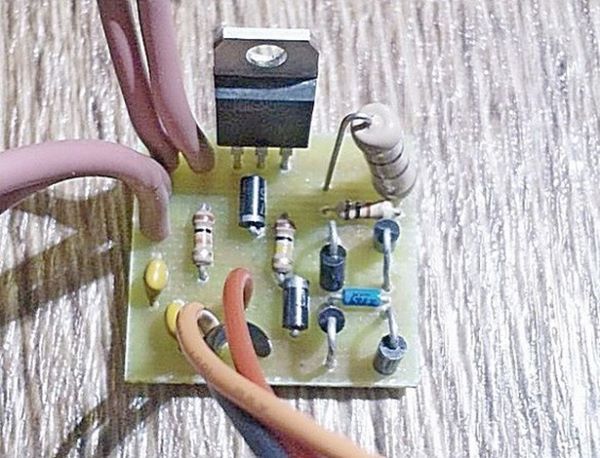

مدار چنین تنظیم کننده ای چندان پیچیده نیست. در این طرح توان بار در یک محدوده نسبتاً زیاد قابل کنترل است. برای توان مصرفی بیش از 60 وات، بهتر است ترایاک را بر روی رادیاتور قرار دهید. و نیز بهتر است این نصب به طور عایق شده با کمک طلق میکا یا مواد الاستیکی جدید  انجام پذیرد. رادیاتور یا خنک کننده برای توان های مصرفی کمتر، لازم نیست. روش مونتاژ همان است که با یک کنترل کننده ترایاک معمولی انجام می شود. از این افزاره میتوان برای کنترل نور لامپ رشته ای منسوخ شده نیز استفاده کرد.!

اما بهترین کاربرد همان کنترل حرارت نوک هویه و جلوگیری از سوختن و یا اکسید شدن آن به هنگام بیکاری است. برای انجام دقیق این مهم کافیست بعد از نصب برد تکمیل شده در جعبه ای پلاستیکی و نصب ولوم یا مقاومت متغیر ببر روی بدنه جعبه، اطراف ولوم را مدرج کنید. استفاده از سر ولوم عایق الکتریکی، به دلیل وجود ولتاژ 220 ولت شهری الزامی است. بدیهی است مدرج کردن اطراف ولوم، نیاز به یک ترمومتر با سنسوری با محدوده کاری حداقل 500 درجه سانتیگراد دارد.

 برای این کار سنسور ترمومتر را با کمک یک کلیپس فلزی به نوک هویه متصل کرده و با تثبیت شدن تقریبی ارقام مورد نظر مانند 200-225-250 الی حداکثر روی ترمومتر، محل متناظر دما را روبروی نوک سر ولوم برروی جعبه، علامت گذاشته و عدد بنویسید.

به دو نکته مهم توجه کنید.

 اول : مقاومت متغیر یا ولوم را از نوع خطی انتخاب کنید و

دوم : به دلیل نبود بازخورد یا فیدبک از دمای نوک هویه در مدار ، تغییرات دمایی تدریجی اجتناب ناپذیر است.

موفق باشید.
