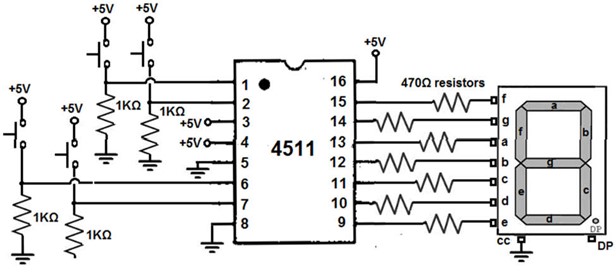

اگر تصمیم به استفاده از مدار مبدل سه بیتی آنالوگ به دیجیتال، مشروح در فرسته‌ی پیشین داشته باشیم، به اینچنین طرحی نیاز داریم.

تراشه 4511 یک مقدار باینری را اخذ و معادل اعشاری را روی 7Seg کاتدمشترک نمایش‌ می‌دهد.

4511 یک تراشه 16 پایه است. شرح پایه‌های 4511 در زیر نشان داده شده است.

تغذیه تراشه، VDD، به پایه 16 و VSS، پایه 8، به زمین متصل می شود. تراشه 4511 قادر است تا 20 ولت را تحمل کند.

4 پین داده ورودی، که ارقام 7Seg. را کنترل می‌کنند، به ترتیب D، C، B و A هستند که متناظر با پایه‌های 6، 2، 1 و 7 هستند. این 4 پین داده، با مقادیر باینری تغذیه می‌شوند. اتصال هر پین به VCC پایه را در حالت یک یا مقدار HIGH قرار می‌دهد. اتصال یک پایه به زمین یا 0 ولت، پایه را در حالت صفر یا مقدار LOW قرار می ‌هد.

بنابراین، و برای مثال، اگر بخواهیم عدد اعشاری 5 را نشان دهیم، به پین ​​های داده DCBA مقدار 0101 می دهیم.

پایه 3، پایه LT یا تست لامپ و LOW فعال بوده. و با اتصال به صفرولت یا LOW، فعال می شود. در نتیجه همه خروجی ها HIGH و به عبارت دیگر در صورت اتصال به سون سگمنت همه‌ی سگمنت‌ها روشن شده و عدد 8 را می‌توان دید. کاربرد آن بیشتر آزمایش صحت همه سگمنت‌های LED بوده و در حالت عادی به خط تغذیه متصل می‌شود.

پین 4، Blanking یا پوچ و خالی و LOW فعال است. و این پایه هم با اتصال به صفرولت یا LOW، فعال می‌شود. در اینصورت همه خروجی‌ها LOW شده، و در صورت اتصال به سون سگمنت همه‌ی سگمنت‌ها خاموش، و هیچ عددی مشاهده نمی‌شود. بنابراین در حالت عادی بایستی به خط تغذیه متصل و یا Hi باشد.

پین LE/STROBE (پین 5) Latch Enable/STROBE بسته به Hi یا Low بودن آن دارای کارکردی دوگانه است. هنگام LOW، پین در حالت strobe قرار می‌گیرد، یعنی با تغییر مقدار منطقی در پین‌های ورودی‌هایA,B,C  و  D، خروجی نیز تغییر می‌کند. در حالت معمول از این حالت استفاده می‌کنیم. بنابراین، در عملکرد عادی، LOW نگه داشته می‌شود.

 وقتی این پین HIGH  یا یک می‌شود، بر روی آخرین مقداری که در خروجی نشان داده شده قفل و ذخیره می‌شود. بنابراین، به سادگی داده‌ها را ذخیره می‌کند.

اما برای استفاده از آن در مدار مبدل سه بیتی آنالوگ به دیجیتال پیشین، نیاز به اندک تغییرات به دلیل 3بیتی بودن خروجی داریم. و این یعنی عملا تا عدد 7 اعشاری یا 0111 منطقی بر روی 7Seg. قابل مشاهده نیست.

طرح زیر به شرط اتصال پین 4 به تغذیه یا Hi بودن، قابل استفاده است. پین dp1، مربوط به نقطه اعشار یا ممیز 7Seg. می‌باشد.
