هنوز به نظر میرسه، ترانسفورماتورهای ایزوله کاهنده، جایگاه خود را همچنان در بعضی از کاربردها حفظ خواهند کرد و با ورود المان‌های سوییچینگ اعم از ایزوله و غیرایزوله، خدشه‌ایی به جایگاه آنها وارد نخواهد شد. از دیگر سو بکارگیری وسیع المان‌های جدیدالورود سوییچینگ در وسایل و تجهیزات خانگی و حتی صنعتی، قابل اطمینان بودن در حد بالایی از کاربردها را تداعی می‌کند.

شاید در بعضی از کاربردهای کوتاه مدت، تغییرات جریان مصرف‌کننده از حدود 100 میلی‌آمپر تا 250 میلی‌آمپر و عدم حساسیت به نویز، بتواند بکارگیری منبع‌تغذیه خطی را به دلایل فیزیکی و نیز اقتصادی ناموجّه جلوه دهد، اما به نظرم انتخاب شیوه تغذیه مدار، در عمل به شروط بسیاری منوط خواهند شد که در گذر زمان نیز میتواند از نظر آیندگان سوال برانگیز شود!.

با این مقدمه، به شرح تغذیه 12ولتی که چندین سال در مدارات گوناگونی که حداقل در طول شبانه‌روز، تا 14 ساعت در شرایط محیطی متفاوتی کارکرد داشته می‌پردازم.

فضای آزاد به عنوان روشنایی LED !! تا ابزارهای رومیزی و نیز گاها مواردی که هفته‌ها بطور شبانه‌روزی زیر بار بوده، موقعیت‌های آزمون واقعی این المان 8پایه، نزد من محسوب می‌شوند.

OB2225N محصولی با کارایی مناسب و دقت بالا است. ویژه تغذیه با شمایل PWM، کم هزینه(منوط به شرایط کاربرد)، به شکل غیر ایزوله باک و باک-بوست. ترکیبی از  کنترلر PWM با جریان ثابت و ماسفتی قوی در بسته SOP8.

تقویت کننده خطای داخلی آن به خوبی بهینه شده تا ولتاژ 12 ولت در خروجی تضمین بشود.

شروع نرم و ملاحظات حفاظتی با ویژگی‌های بازیابی خودکار از جمله محدودیت جریان سیکل به چرخه، خروجی حفاظت شده در مقابل اتصال کوتاه و اضافه بار، و کنترل حرارت روی تراشه، با کارکرد در فرکانس بین 20کیلوهرتز تا 45 کیلوهرتز بدون نویز صوتی، از نقاط مثبت این المان هستند.

نکات مهم:

به دلیل اینکه در جستجو‌های وبی، نمونه شماتیک کاربردی به جز دیتاشیت پیدا نکردم. برای آزمون شرایط سخت، و سنجش صحت کارکرد و مقادیر المان‌های اطراف OB2225N، تا حد مرگ به این آی-سی تنش وارد کردم.

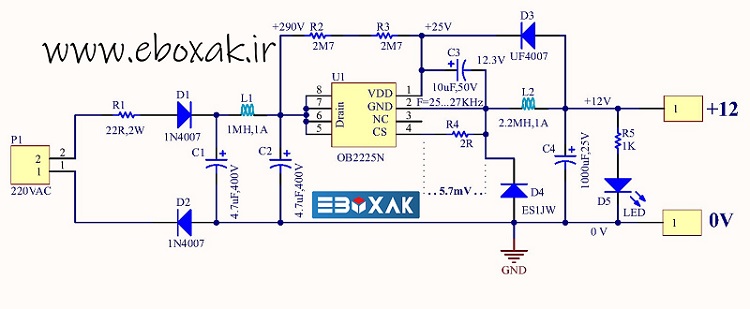

از این آی-سی برای ساخت تغذیه 12 ولت با جریانی حدود 200 میلی‌آمپر استفاده کردم. در اینصورت بایستی مقاومت R4 در شماتیک را به 1 اهم کاهش دهید. برای استفاده در شرایط کاری جدید، حتما از دیتاشیت کمک بگیرید.

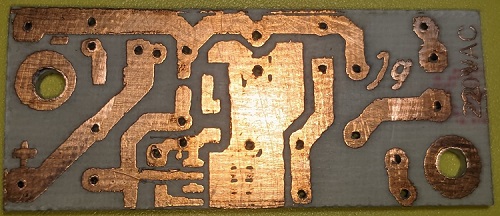

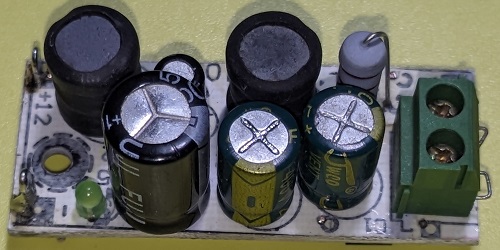

ابعاد برد مدارچاپی دست‌سازم، 20میلیمتر در 50میلیمتر بوده و درجه حرارت چیپ در حداکثر جریان 51درجه سلسیوس بود. فرکانس کار چیپ نیز وابسته به جریان لحظه‌ایی مصرف‌کننده، حدود 20 تا 25 کیلوهرتز تغییر می‌کرد.

در صورت تمایل می‌توانید مقدار خازن C4 را به 470 میکروفاراد کاهش دهید، اما مراقب ESR خازن باشید. مقاومت R4 را با دقت 1% و یا کمتر استفاده کنید و خازن С3 را با کیفیت.

 تقدیم به علاقمندان و الکترونیک‌بازهای روزگارم.
