اکثر ماژول‌های DVM تجاری بر اساس تراشه مبدل ICL7106 یا مشابه، نیازمند برق 9 ولتی هستند. و این ماژول‌ها معمولاً در منابع تغذیه آزمایشگاهی و سایر تجهیزات تست و اندازه‌گیری استفاده می‌شوند که در آن‌ها باید یک تغذیه شناور برای بازخوانی ولت متر طرح کرد. مخصوصاً در واحدهای منبع تغذیه، ماژول LCD باید نسبت به ریل تغذیه PSU "شناور" شود و این امر به ناچار به یک منبع تغذیه 9 ولت جداگانه نیاز دارد. در برخی موارد ممکن است از باتری ها استفاده شود اما هر راه حلی مزایای مشخصی دارد. جایگزین یک مبدل 9 ولتی که به طور موثر توسط PSU تغذیه می شود و در عین حال شناور است، در اینجا نشان داده شده است.

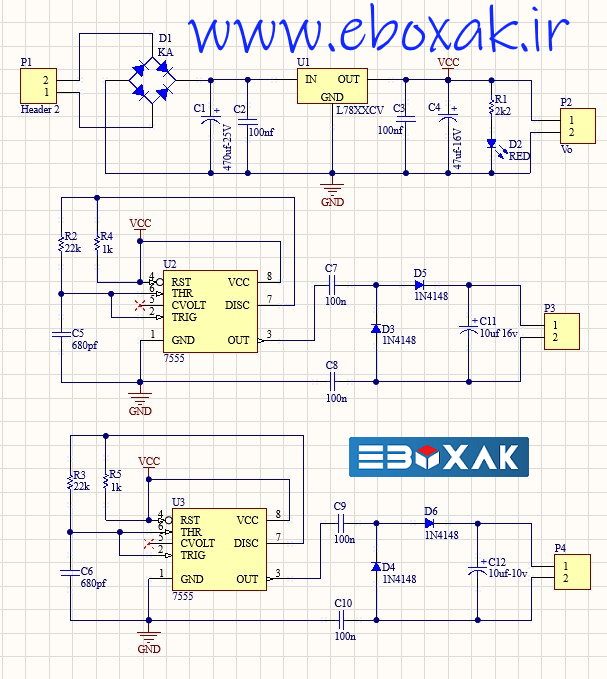

این آی سی تایمر همه جا حاضر، TLC555، LMC555 یا 7555 است که در پیکربندی مولتی ویبراتور، یک موج مربعی 70 کیلوهرتز را تولید می‌کند که به یک یکسوساز ساده اعمال می‌شود. در اصل، خازن های C7 و C8 ایزوله الکتریکی ذکر شده در بالا را بین ریل‌های تغذیه PSU و ماژول LCD ایجاد می‌کنند. آی سی قدیمی  NE555 نباید در اینجا استفاده شود، زیرا بارهای بسیار زیادی را روی ولتاژ منبع تغذیه خود مبدل وارد می‌کند. بسته به نوع کیفی و برند CMOS 555 که استفاده می‌کنید، مقاومت‌ها ممکن است برای اطمینان از ولتاژ تغذیه حدود 10 ولت در پایه‌های 8 و 4 تراشه، کمی تصحیح لازم داشته باشند. در ولتاژ خروجی 9.5 ولت، حداکثر جریان خروجی مبدل حدود 1 میلی آمپر است.

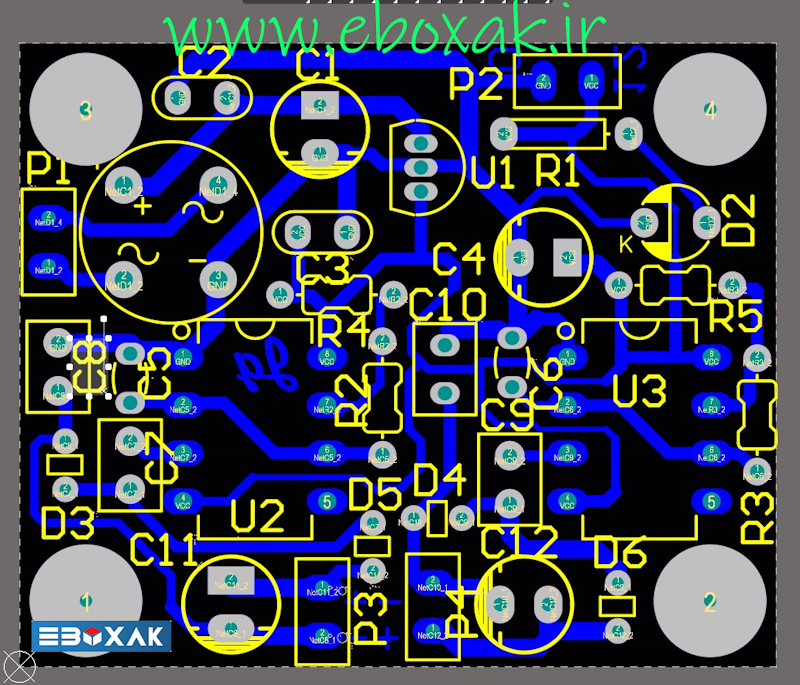

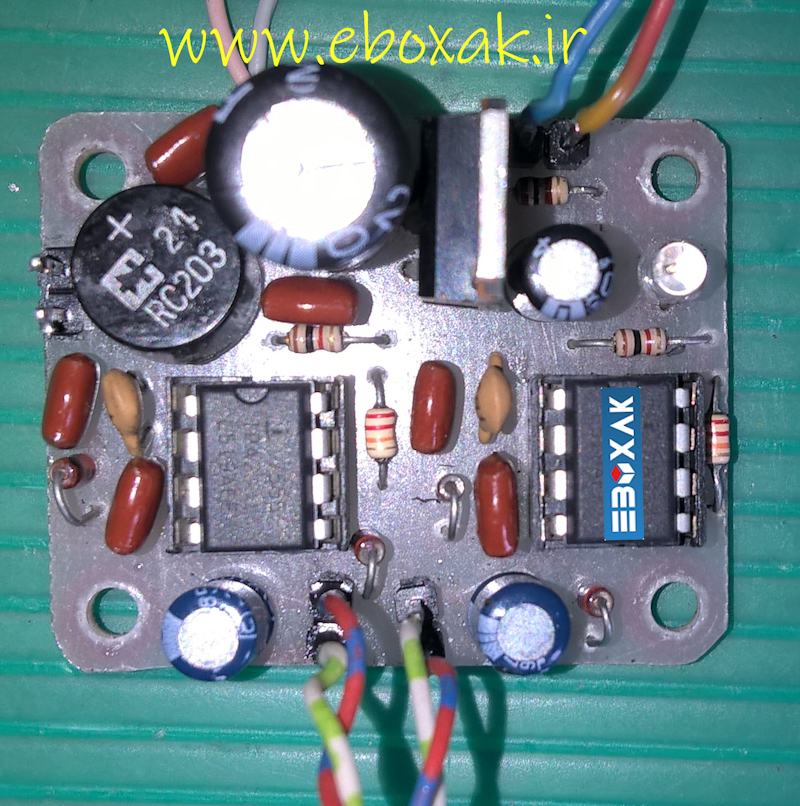

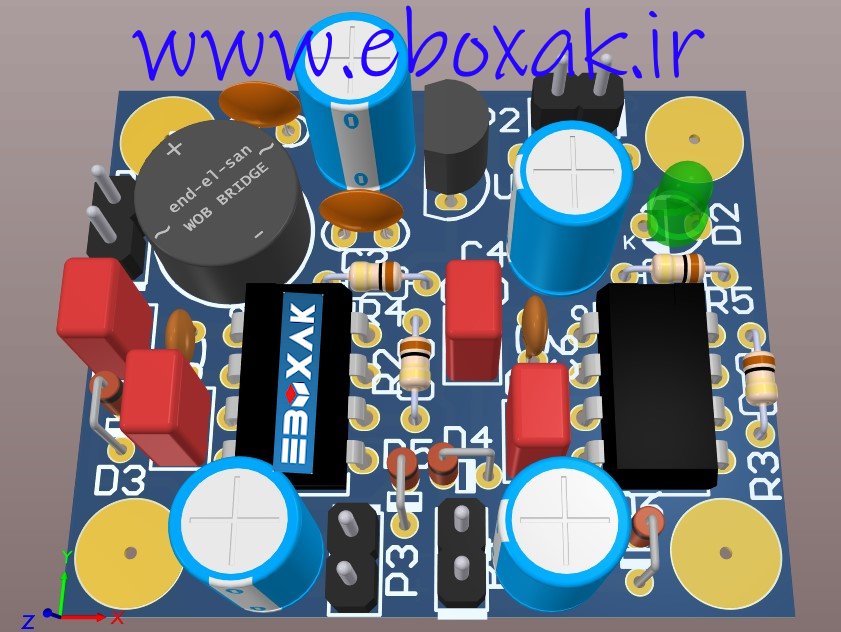

طراحی برد، بر اساس ایجاد دو منبع ولتاژ شناور، برای تغذیه یک ولت‌متر و آمپرمتر در یک دستگاه منبع تغذیه طرح و ارایه شده است.
